Контроллер движения резервируемый модульный. Генератор сигналов ТРЦ КДР-М-ГТРЦ
КДР-М-ГТРЦ применяется для формирования сигнала ТРЦ в одну или в две смежные рельсовые цепи.
Решаемые задачи
- Генерация сигнала тональной рельсовой цепи (ТРЦ) на питающих концах рельсовых цепей.
Преимущества системы
- Применение КДР-М-ГТРЦ во вновь проектируемых рельсовых цепях позволяет сократить объём оборудования (по сравнению с системой второго поколения) при обеспечении 100 % резервирования.
- Ограничение полосы частот формируемого сигнала ТРЦ уменьшает взаимное влияние сигналов ТРЦ на коротких рельсовых цепях.
- Возможно подключение к системам диагностики по CAN-интерфейсу.
- Обеспечена полная взаимозаменяемость с находящимися в эксплуатации приборами УПГ, ПГ.
- Интерфейс пользователя с индикацией текущих значений всех параметров и возможностью интерактивной настройки рельсовых цепей.
- Встроенный корректор коэффициента мощности позволяет снизить требования к мощности стойки питания.
Области применения
- Применяется в составе оборудования АТДП в качестве генератора сигнала тональных рельсовых цепей (ТРЦ).
Материалы
Состав оборудования

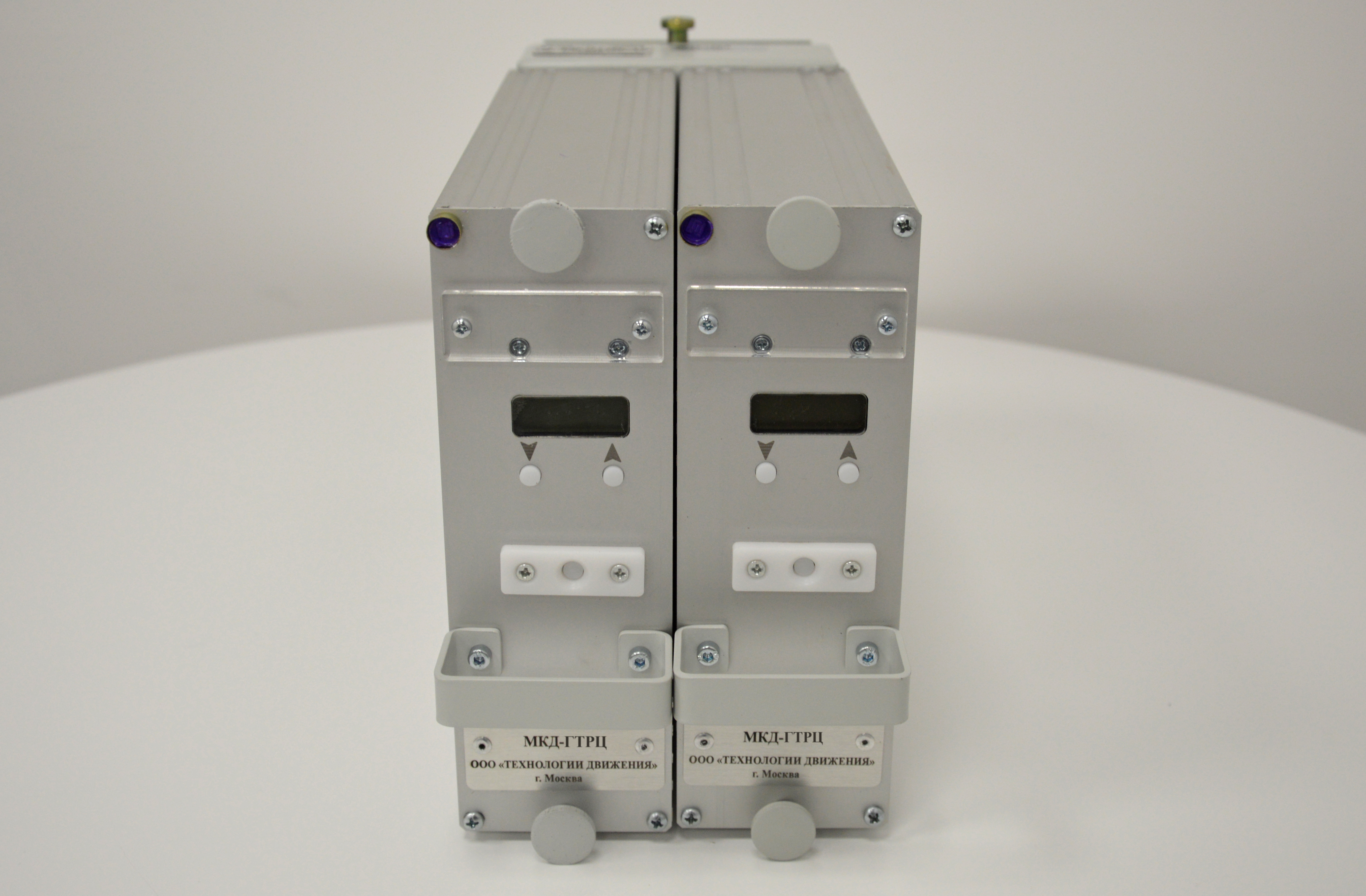

- Контроллер движения резервируемый модульный, генератор сигналов ТРЦ КДР-М-ГТРЦ.

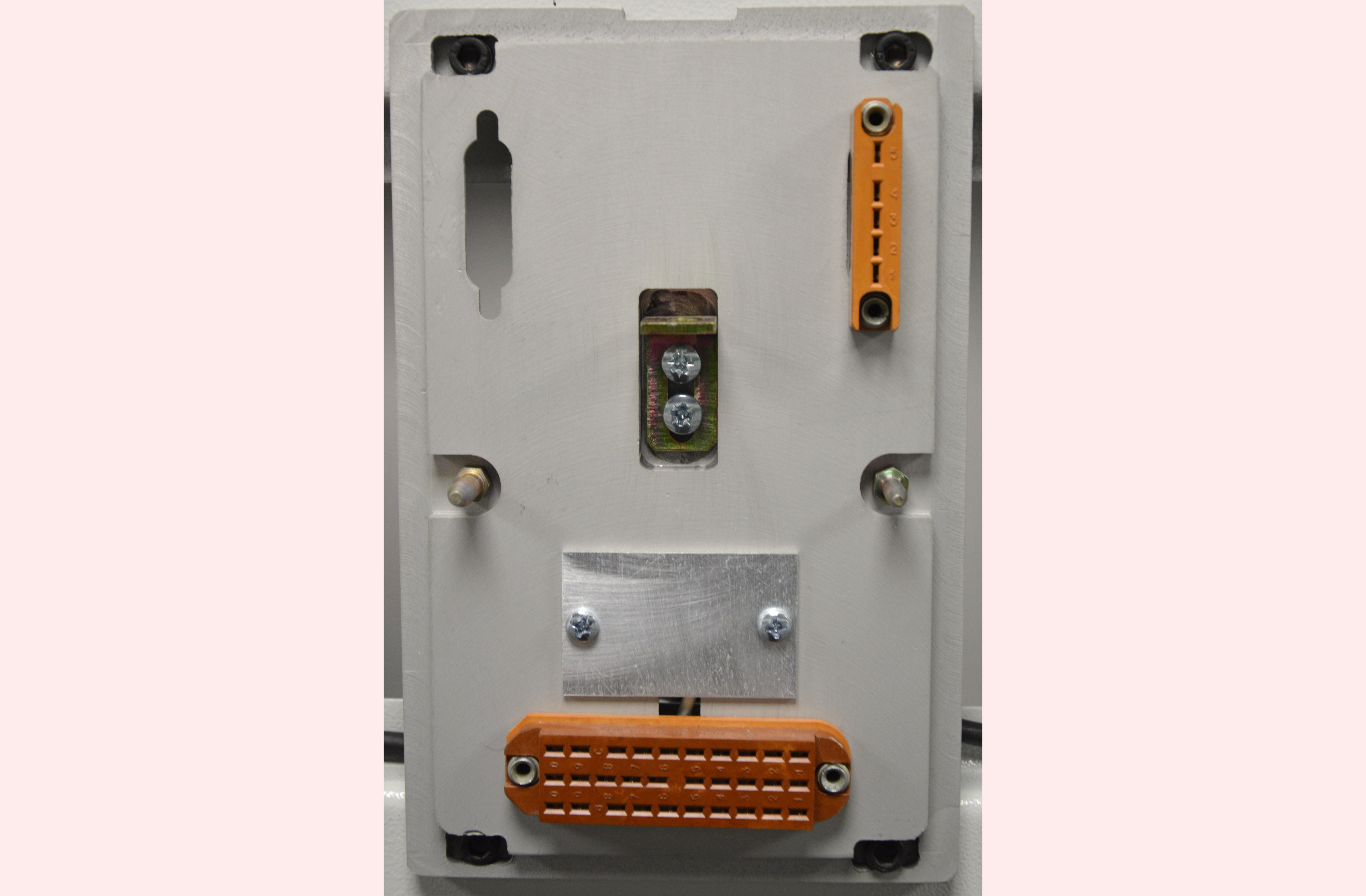

- Панель крепления ПК-КДР-М-ГТРЦ.
Технические характеристики
- Напряжение сигнала ТРЦ: 3В – 60 В.
- Номинальное сопротивление нагрузки: 240 Ом (с возможностью снижения до 120 Ом).
- Диапазон напряжения питания: 150В – 250 В.
- Максимальная потребляемая мощность: 50 ВА.
- Габариты (ШхВхГ): 136х219х332.
- Масса: 8,2 кг.
Стоимость КДР-М-ГТРЦ
Стоимость КДР-М-ГТРЦ рассчитывается по запросу.
